Contatto ausiliario 1NO 1NC AX 11 257524 Chint
CHINT
€ 15,51 IVA incl.
Il Prodotto è momentaneamente non disponibile!
Il Prodotto rimanente è in esposizione. Scopri di più!
Configurazione contatti e impiego

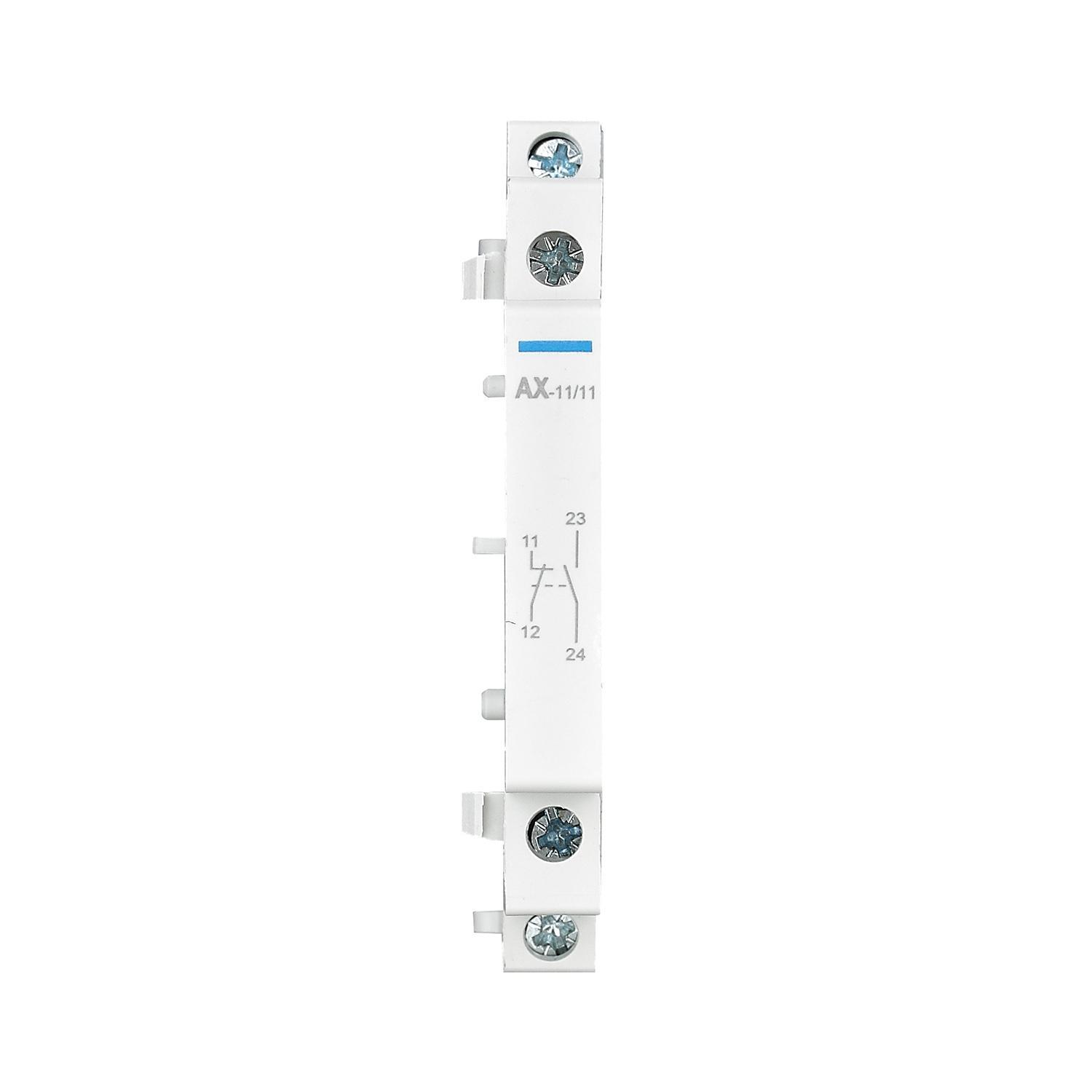

La configurazione 1NO 1NC mette a disposizione un contatto normalmente aperto e un contatto normalmente chiuso, indicati a fronte con schema morsetti 11 12 e 23 24, per cablaggi rapidi e ordinati. È una soluzione pratica quando servono contemporaneamente un contatto di consenso e uno di segnalazione, senza aumentare l’ingombro del quadro.Conformità e dati elettrici riportati

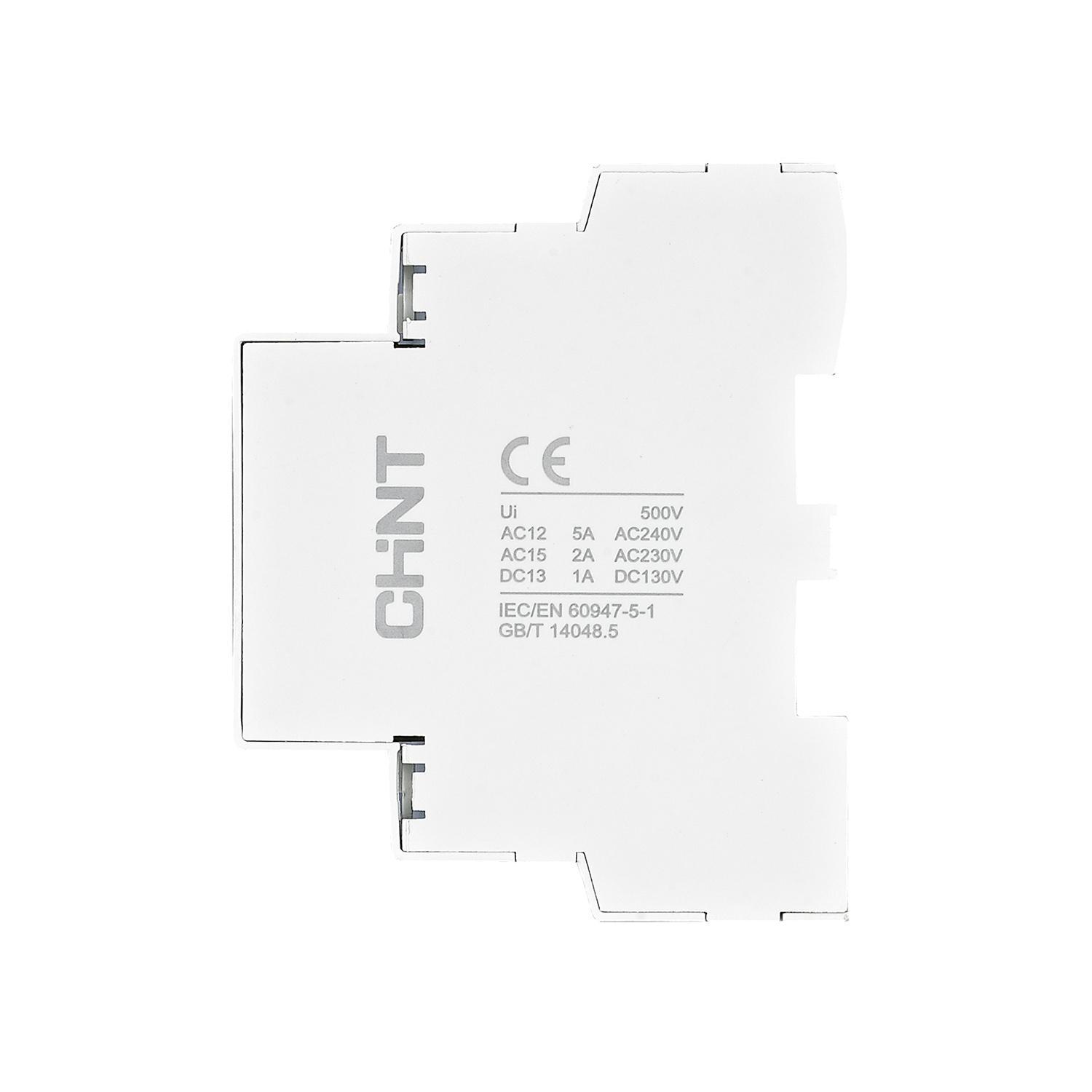

Marcatura CE e conformità alla norma IEC EN 60947 5 1, con dichiarazione RoHS 2.0. Dati serigrafati: Ui 500 V, categorie d’impiego AC12 5 A a 240 V, AC15 2 A a 230 V, DC13 1 A a 130 V.Questo contatto ausiliario consente di estendere le funzioni di comando e segnalazione nei quadri elettrici, aggiungendo contatti dedicati per consensi, interblocchi e segnalazioni di stato. È indicato quando serve portare su morsettiera un’informazione pulita e affidabile, ad esempio per PLC, lampade spia o circuiti di automazione.

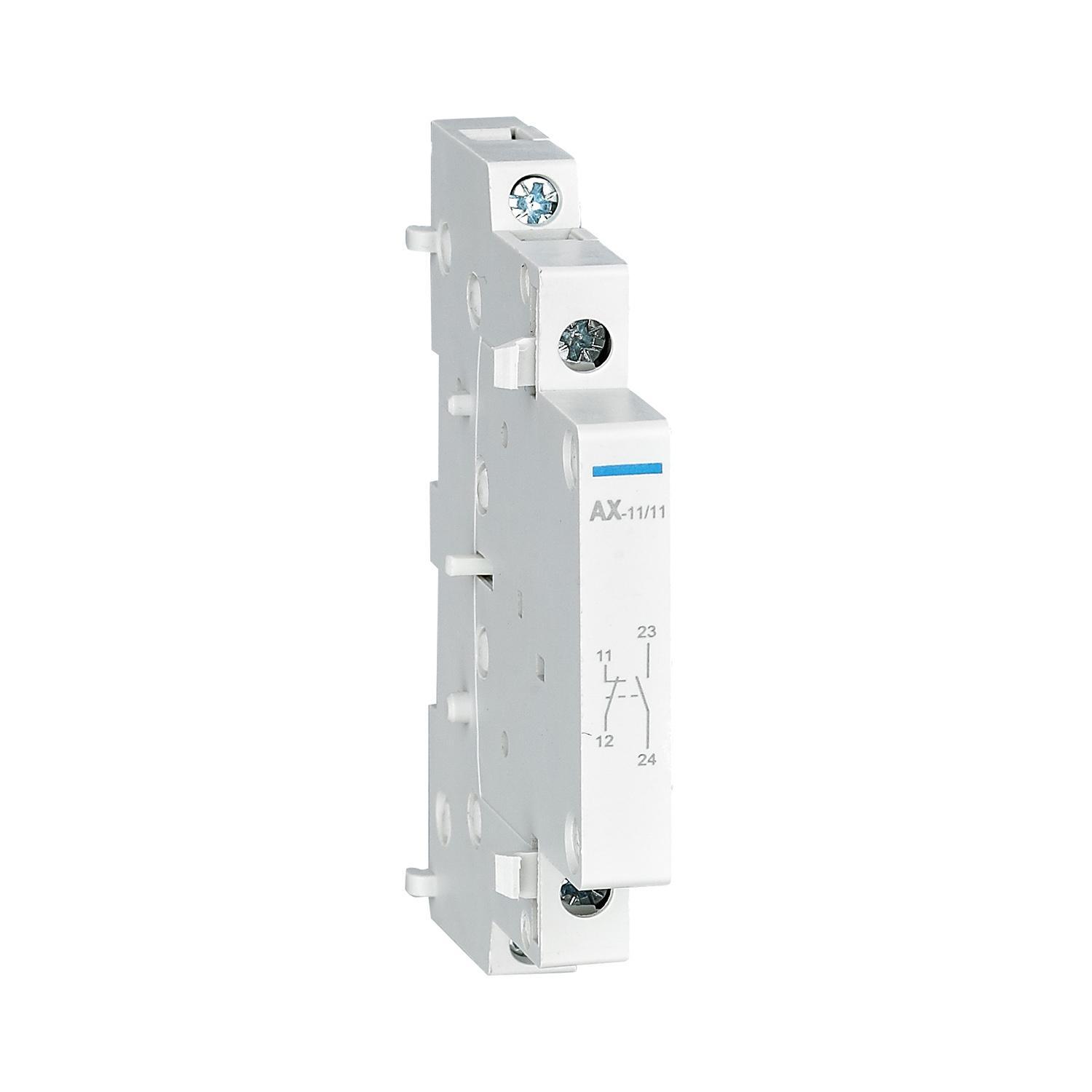

La configurazione 1NO 1NC mette a disposizione un contatto normalmente aperto e uno normalmente chiuso, con schema morsetti 11 12 e 23 24 riportato a fronte per velocizzare il cablaggio e ridurre gli errori in fase di installazione. I dati elettrici serigrafati includono Ui 500 V e le categorie d’impiego AC12, AC15 e DC13 con relative correnti nominali, per un utilizzo coerente nei circuiti di comando.
Il componente riporta marcatura CE e conformità alla norma IEC EN 60947 5 1, con indicazione RoHS 2.0, risultando adatto a contesti professionali dove sono richieste tracciabilità e conformità documentale.
- ★ Contatto ausiliario per aggiungere segnali di stato e consensi in quadri e automazioni, utile per segnalazioni e logiche di comando su apparecchi modulari.
- Doppia funzione in un solo modulo< grazie alla configurazione 1NO 1NC, per gestire contemporaneamente consenso e segnalazione riducendo cablaggi e ingombri.
- Chint serie AX 11 con schema frontale morsetti 11 12 e 23 24 per identificazione immediata dei contatti e cablaggio ordinato.
- Dati elettrici serigrafati: Ui 500 V, AC12 5 A 240 V, AC15 2 A 230 V, DC13 1 A 130 V, per impieghi di comando.
- Conformità CE e riferimenti normativi IEC EN 60947 5 1 con dichiarazione RoHS 2.0, adatto a installazioni professionali in ambito industriale.
