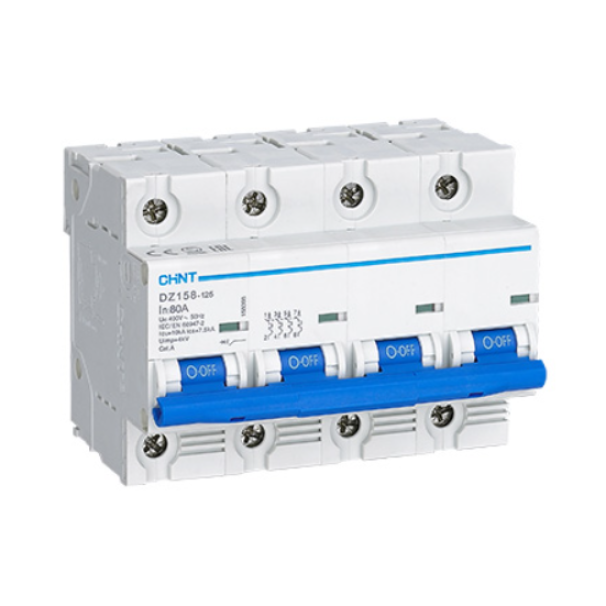

Interruttore magnetotermico 4P 80A 10kA Curva C 108mm CHINT - 158098

Interruttore magnetotermico 4P 80A 10kA Curva C 108mm CHINT - 158098

Interruttore scatolato modulare per guida DIN, progettato per la protezione delle linee contro sovraccarichi e cortocircuiti e per le funzioni di sezionamento e comando. È indicato per quadri di distribuzione in ambito residenziale, terziario e industriale, dove serve un dispositivo compatto ma conforme alle logiche di selettività e coordinamento della protezione.

Caratteristiche tecniche principali

Configurazione a 4 poli, corrente nominale 80 A e curva di intervento termomagnetica 8–12 In. Tensione di impiego 230/400–240/415 V~ con frequenza 50/60 Hz. Potere di interruzione nominale fino a 10 kA. Isolamento Ui 500 V, tenuta ad impulso Uimp 4 kV e grado di protezione IP20, con indicatore di posizione dei contatti per un riscontro immediato dello stato.

Installazione e cablaggio

Montaggio su guida DIN EN 60715 (35 mm) tramite clip rapida. Connessioni cavo dall’alto o dal basso, per una maggiore flessibilità di cablaggio nei quadri. Predisposizione per contatto ausiliario. Temperatura di riferimento per la taratura dell’elemento termico 30 °C, con indicazioni di derating in funzione della temperatura ambiente in quadro.
