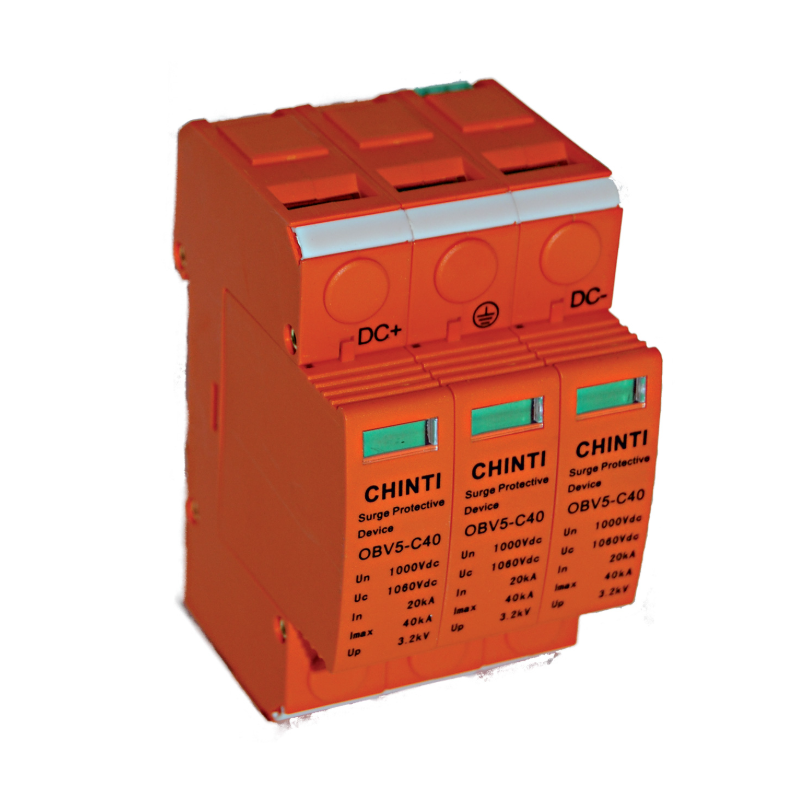

Scaricatore modulare di sovratensione T2 1000Vdc Chint - 80320
Dispositivo di protezione dalle sovratensioni per linee DC di impianti fotovoltaici, progettato per limitare i picchi di tensione generati da fulminazioni dirette o indirette e preservare l’integrità di pannelli e inverter. L’installazione è prevista in parallelo alla linea in corrente continua, riducendo il rischio di guasti e fermi impianto dovuti a transitori.
Tecnologia e gestione intervento
Basato su tecnologia MOV (varistore Metal Oxide), il sistema lavora con livelli di protezione standardizzati e integra un contatto ausiliario per segnalazione remota dello stato. Le cartucce estraibili permettono la sostituzione rapida del modulo in caso di fine vita, con indicazione visiva per polo: verde ok e rosso intervenuto.
Dati tecnici principali
Tipo 2 secondo IEC EN 61643 31, tensione di esercizio 1000 Vdc e tensione massima 1060 Vdc. Corrente nominale di scarica 20 kA e corrente massima 40 kA. Livello di protezione a In 3,2 kV. Installazione su guida DIN 35 mm, collegamenti per conduttori 4–25 mmq, grado di protezione IP20 e temperatura di funzionamento da -40 a 85 °C. Formato meccanico 54x90x66 mm.
