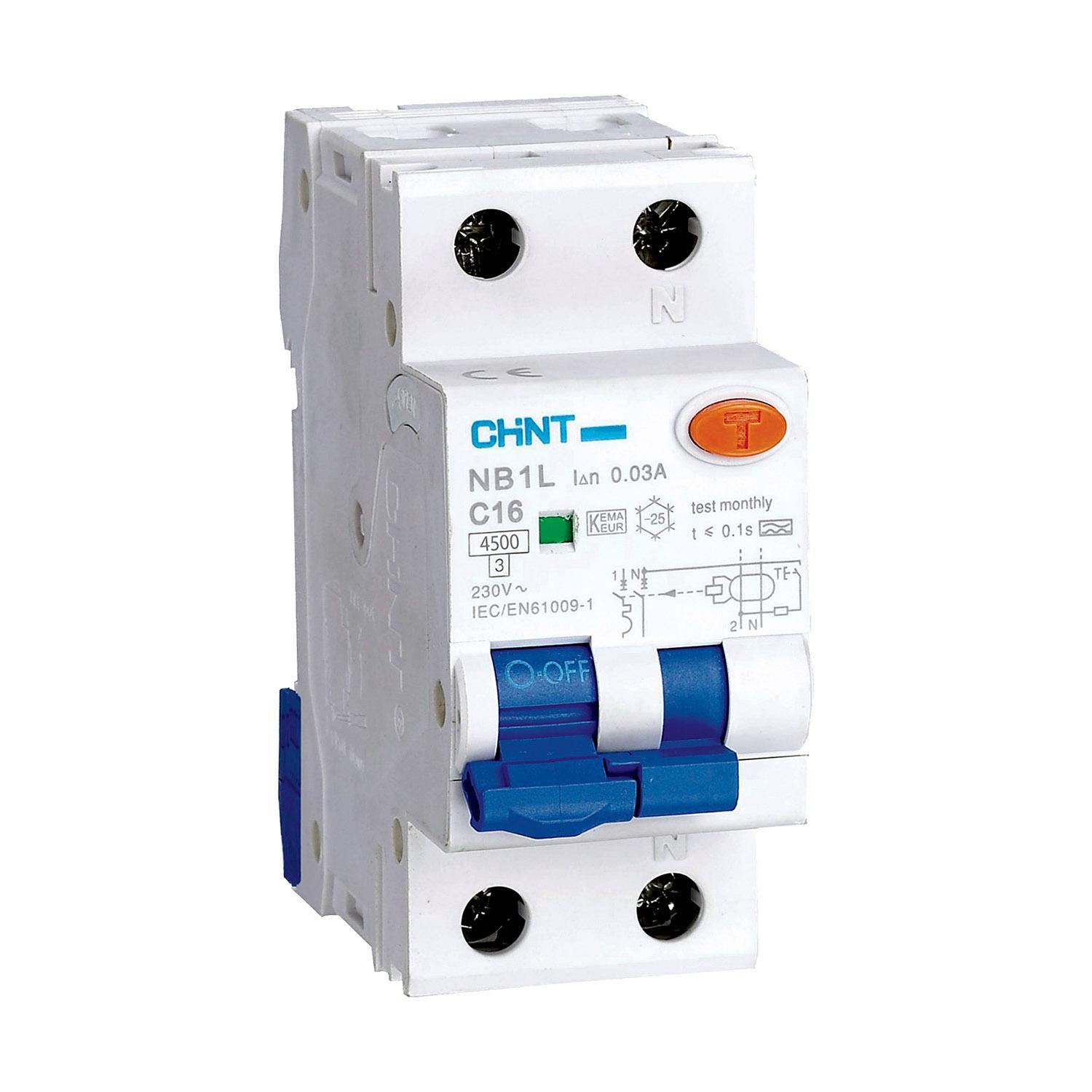

Magnetotermico differenziale 1P+N C40A 30mA Chint - 203339
CHINT
€ 26,95 IVA incl.
Il Prodotto è momentaneamente non disponibile!
Il Prodotto rimanente è in esposizione. Scopri di più!
Magnetotermico differenziale 1P+N C40A 30mA Chint - 203339
Interruttore magnetotermico differenziale per guida DIN, pensato per la protezione completa delle linee elettriche: interviene sia in caso di sovraccarico e cortocircuito, sia in presenza di corrente di dispersione verso terra. È indicato per quadri elettrici residenziali e terziario, dove è richiesta una protezione affidabile delle persone e dei cavi. .Protezione differenziale e magnetotermica in un unico modulo
La sensibilità differenziale da 30 mA fornisce protezione addizionale contro i contatti diretti. La curva di intervento C è adatta a circuiti con carichi anche induttivi e con moderate correnti di spunto. Il dispositivo è in configurazione 1P N con neutro a sinistra, per installazione rapida su guida EN 60715. .Dati tecnici principali
Corrente nominale 40 A, tensione nominale 230 240 V~, potere di interruzione 4,5 kA. Tipo differenziale A per correnti alternate sinusoidali e componenti pulsanti in continua. Grado di protezione IP20, indicatore posizione contatto e test differenziale tramite pulsante. .Grado di Protezione: IP20
IDN Corrente differenziale nominale: 30 mA (0,03A)
Numero Moduli: 2
Potere di Interruzione: 4,5 KA
Sistema di Corrente (Fasi): Monofase (2 fili)
Tensione nominale Vac: 230 V
Tipo di Curva Magnetotermica: C
Tipo di Installazione: Guida DIN
Tipo intervento unità differenziale: A (Per corrente alternata e/o pulsante con componenti continue)
Tipo Poli: 1P+N (bipolare fase neutro)
Dispositivo magnetotermico differenziale modulare per guida DIN, progettato per proteggere circuiti elettrici in modo completo. L’intervento magnetotermico limita i danni dovuti a sovraccarichi e cortocircuiti, mentre la sezione differenziale rileva le dispersioni verso terra, supportando la protezione delle persone e la prevenzione dei guasti sui cavi. .
La configurazione 1P N con neutro a sinistra consente un inserimento ordinato nei quadri standard. La sensibilità da 30 mA è dedicata alla protezione addizionale contro il contatto diretto, mentre la curva C è indicata per impieghi con carichi anche induttivi e correnti di spunto moderate. Il tipo differenziale A assicura lo sgancio anche con correnti residue pulsanti in continua, tipiche di molte utenze moderne. .
Completano la dotazione l’indicatore di posizione contatti, il pulsante di test per la verifica funzionale e la predisposizione al cablaggio dall’alto o dal basso. Valori principali: 230 240 V~, 40 A, 4,5 kA, grado di protezione IP20. .
- ★ Interruttore magnetotermico differenziale per quadri su guida DIN, dedicato alla protezione di linee e utenze contro sovraccarico, cortocircuito e dispersioni verso terra. .
- Dispositivo combinato RCBO: integra due funzioni in un solo apparecchio, riducendo spazio nel quadro e semplificando cablaggio e diagnostica rispetto a soluzioni separate. .
- Specifiche: 1P N neutro a sinistra, 40 A, sensibilità 30 mA, tipo differenziale A, curva d intervento C, tensione 230 240 V~. .
- Potere di interruzione 4,5 kA, tempo di intervento differenziale ≤ 0,1 s, grado di protezione IP20, indicatore posizione contatti per verifica rapida dello stato. .
- Installazione su guida EN 60715 con clip di fissaggio, morsetti predisposti per cavo e pettine, pulsante test per verifica periodica della funzione differenziale. .
