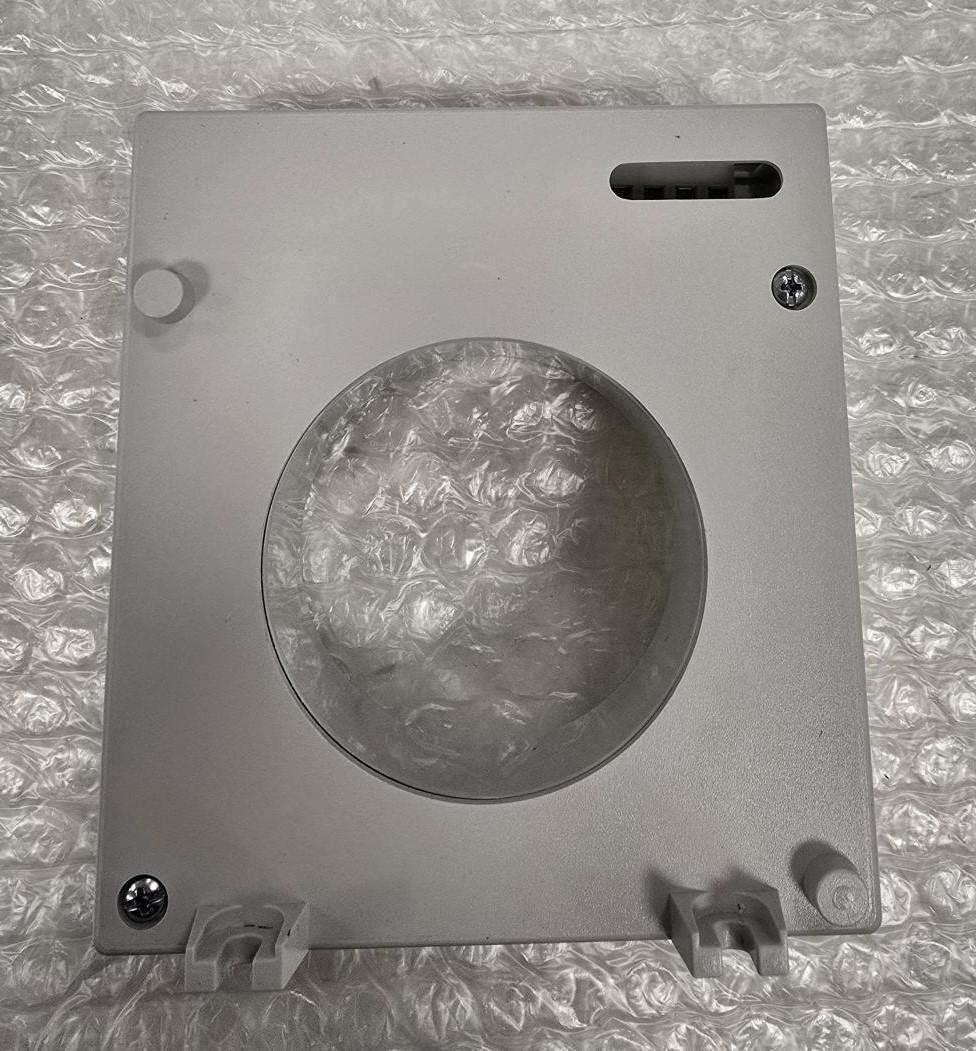

Trasformatore di corrente toroidale con foro passante da 80 mm, indicato per applicazioni di misura e protezione, in particolare per sistemi di rilevazione dispersioni a terra in abbinamento a relè differenziale. La geometria a nucleo pieno consente il passaggio di cavi o sbarre, permettendo di acquisire il segnale di corrente senza intervenire sul circuito primario.

Impiego tipico in protezione differenziale

In impianti in cui non è possibile abbracciare tutti i conduttori con un unico toroide, il sistema può essere realizzato con più trasformatori di corrente e un toroide speciale, seguendo lo schema di cablaggio previsto: in assenza di dispersione la somma vettoriale delle correnti è nulla; in presenza di guasto a terra il segnale risultante genera l’intervento del relè.

Caratteristiche dimensionali principali

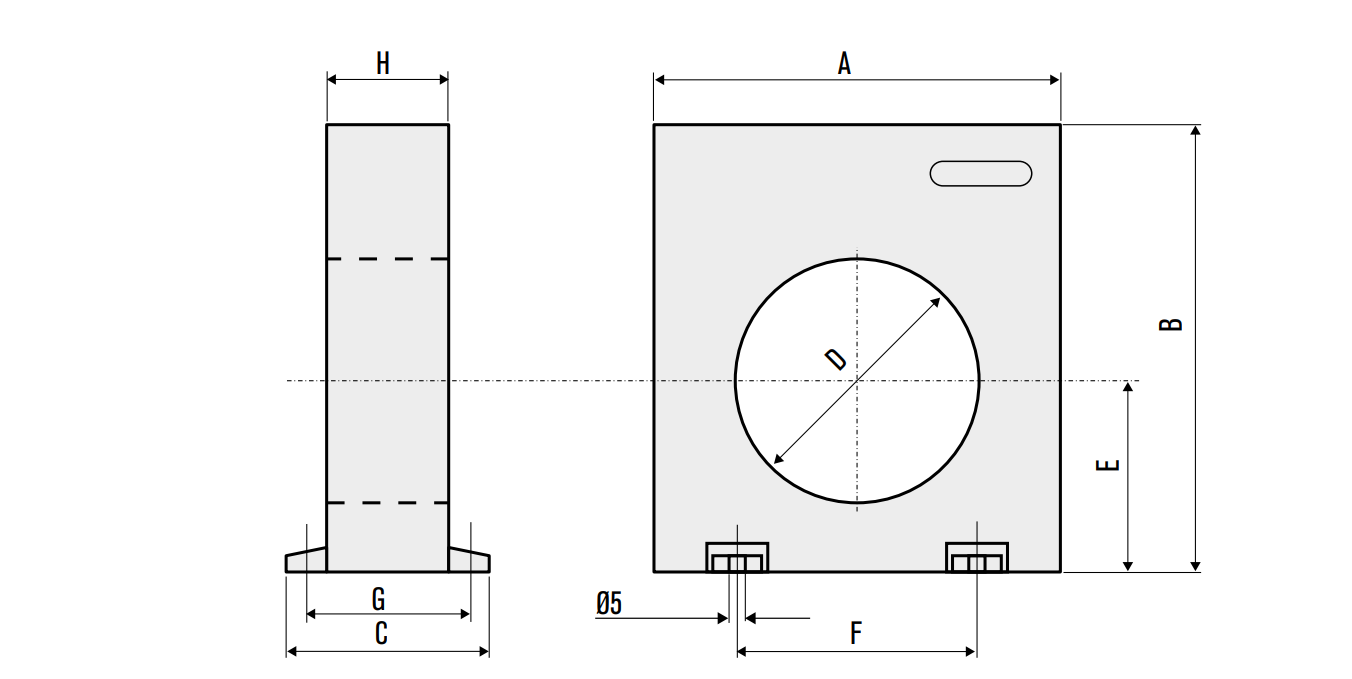

Diametro interno 80 mm; ingombri (A x B x C x H) 150 x 160 x 50 x 30 mm; quote di fissaggio e passaggio cavi secondo disegno tecnico della serie CT.
