Kit Antenna Fracarro kit 11 5G T2 - 217976

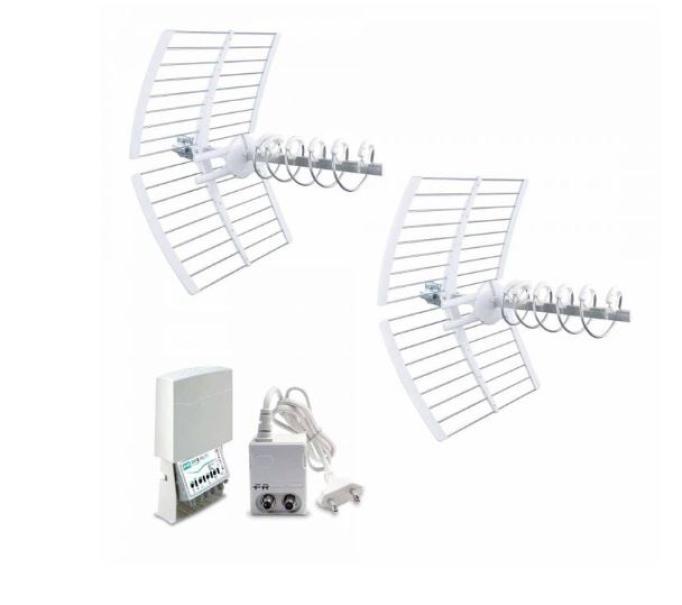

il kit comprende
2 antenne ELIKA 700 P (cod. 213228)
1 amplificatore MAP3r3UU T2 (cod. 223757)
1 alimentatore Mini Power 12P (270021)
ELIKA 700 P (cod. 213228)
Antenna elicoidale di banda UHF con connettore F, in continuità con la tecnologia Loop Yagi, filtro 5G e 4G LTE integrato.
-Direttori premontati, radiatore e riflettori ad innesto rapido su una slitta già presente sulla culla; il montaggio si completa senza l’ausilio di alcun utensile.
-Attenzione particolare nella scelta dei materiali per ottenere una robustezza più elevata.
-Elevato guadagno e una straordinaria direttività e assenza quasi totale dei lobi laterali.
-Innovativo attacco al palo con regolazione zenitale di serie e superficie zigrinata che consente un’ottima resistenza e tenuta al palo e dado a farfalla grande per poterlo serrare senza l’ausilio di alcun utensile.
-E’ stato inserito un filtro LTE nel dipolo radiatore per garantire la qualità del segnale distribuito ed ottenere un eccellente filtraggio dei segnali interferenti 5G e 4G in banda LTE (694-860 MHz) riservati alla telefonia mobile.
Specifiche
Elementi n° 1
Banda UHF
Canali E21-E48
Larghezza di banda MHz 470-694
Guadagno dBi 17
Rapporto avanti/indietro dB 32
Perdita di riflessione dB -18
Resistenza al vento 120 Km/h (720N/m²) kg (N) 19 (186.2)
Connettore Tipo F
Impedenza Ohm 75
Massimo diametro attacco palo (Ø) mm 60
Dimensioni (L x H x W) cm 92 x 82 x 62
Polarizzazione orizzontale Incluso
Regolazione zenitale orizzontale Incluso
Polarizzazione verticale Incluso
Regolazione zenitale verticale Incluso
MAP3r3UU T2 (cod. 223757)Amplificatore da palo a 3 ingressi per l’amplificazione e la miscelazione dei segnali provenienti più antenne.
Innovativo interruttore di selezione del taglio LTE per le interferenze 4G a 790MHz o 5G a 700MHz.
Telaio in pressofusione in ZAMA con coperchi metallici per una altissima schermatura ai disturbi.
Connettori di tipo “F” con l’innovativo sistema di bloccaggio della nuova campana protettiva da esterno in PVC.
Amplificazione e gestione separata VHF/UHF ed inserimento facilitato della tele-alimentazione.
Dip-switch per l’inserimento della tele-alimentazione sull’ingresso UHF, oppure sull’ingresso V+U in funzione del modello. Led di stato per la corretta alimentazione. Modelli a 12Vdc o a 24Vdc.
Specifiche
Codice 223757
IN 3
Bande III+DAB, UHF, UHF
Liv. Usc. (dBµV) 112, 116
Guadagno (dB)21, 28, 28
Regol. (dB)15, 15, 15
Figura di rumore(dB)6, 7
Assorbimento (mA)
Mini Power 12P (270021)
Alimentatore miniaturizzato di tipo switching stabilizzato 12V ad alta efficienza e basso consumo con 1 ingresso, 1 uscita e corrente erogata 200mA. Spina di tipo B di connessione alla rete elettrica.
Connettori F in banda TV (5-862MHz).
Contenitore in metallo completamente schermato per prevenire qualsiasi tipo di interferenze.
Protetto contro i corto circuiti.
Basso consumo e altissima efficienza in un volume estremamente ridotto.
Classe di isolamento II.
Dimensioni mm 42 x 56 x 38
