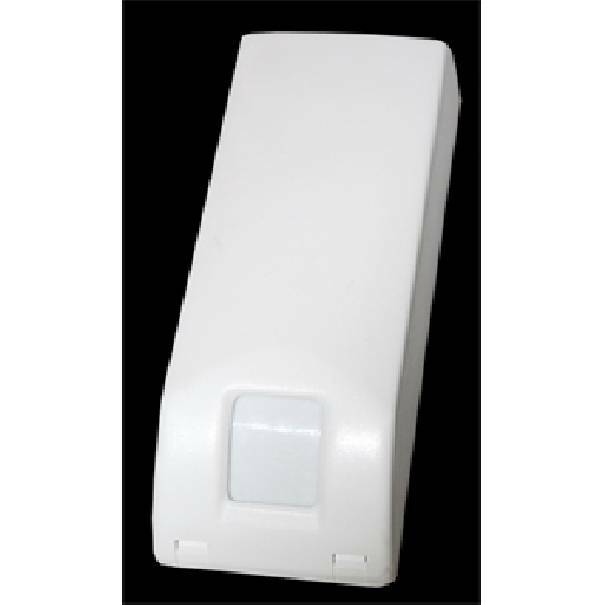

Trasmettitore ibrido con filtro SAW 868 MHz.
Alimentazione con batteria al litio da 3,6 V 1 Ah con autonomia di 7 anni per 19,000 trasmissioni.
Assorbimento a risposo 4 uA
Codifica con DIP switch
Avvisatore di batteria scarica
Dispositivo di test
Visualizzazione tramite led dello stato di allarme
Due linee di allarme con tempo di ripristino di 5'
INSTALLAZIONE
Chiudere i morsetti con un contatto N.C.
Inserire la batteria chiudendo il ponticello e attendere circa 5' (tempo di stabilizzazione del circuito)
Effettuare i test relativi
N.B. la linea 1 accetta solo contatti in apertura con rit. di 300 ms
LINEA 2
Se si e' collegato un contatto per tapparelle, l'allarme viene dato al secondo impulso.
Se si collegato un sensore inerziale, l'allarme viene dato con una sensibilita' intermedia (ideale per protezione di porte blindate)
Se si A' collegato un contatto N.C. l'allarme viene dato con un ritardo di 200 ms
N.B. I tre sistemi di rilevazione si possono utilizzare simultaneamente. Se non si utilizza il reed interno lasciare inserito il ponticello J1
